Hej tamo! Ja sam dobavljač testera ćelija, i danas želim da razgovaram o nečemu super važnom u svetu baterija - kako tester ćelija meri napunjenost ćelije - efikasnost pražnjenja.
Prvo, hajde da razumemo zašto je efikasnost punjenja i pražnjenja važna. Efikasnost baterije tokom punjenja i pražnjenja je ključni pokazatelj performansi. Ona nam govori koliko dobro baterija može pretvoriti električnu energiju u hemijsku tokom punjenja i obrnuto tokom pražnjenja. Visokoefikasna ćelija može skladištiti više energije za kasniju upotrebu, što je ključno za električna vozila, prenosivu elektroniku i sisteme za skladištenje energije.
Dakle, kako ćelijski tester zapravo mjeri ovu efikasnost? Pa, sve počinje s osnovnim principom mjerenja količine naboja koja ulazi i izlazi iz ćelije.
1. Mjerenje ulaznog punjenja
Kada se baterija puni, tester ćelija je poput sokola, koji pažljivo prati količinu električnog naboja koji se dovodi u bateriju. To radi mjerenjem struje i vremena za koje struja teče.
Naboj (Q) u kulonima može se izračunati pomoću formule Q = I×t, gdje je I struja u amperima, a t vrijeme u sekundama. Tester ćelija ima ugrađen senzor struje koji konstantno mjeri struju punjenja. Ovaj senzor može biti baziran na različitim tehnologijama, kao što su šant otpornici ili senzori sa Hallovim efektom.
Shunt otpornici su jednostavni i isplativi. Oni rade tako što stvaraju mali pad napona proporcionalan struji koja teče kroz njih. Tester ćelija mjeri ovaj pad napona i izračunava struju koristeći Ohmov zakon (I = V/R). S druge strane, senzori sa Hallovim efektom su napredniji i mogu mjeriti i jednosmjerne i naizmjenične struje bez direktnog električnog kontakta. Zasnovani su na Hall efektu, gdje se magnetsko polje koristi za stvaranje napona koji je proporcionalan struji.
Kada je struja poznata, tester ćelija takođe prati vreme punjenja. Koristi visoko precizni tajmer za snimanje koliko dugo traje proces punjenja. Množenjem struje i vremena, tester može precizno odrediti količinu punjenja koja je stavljena u bateriju tokom punjenja.
2. Mjerenje izlaznog pražnjenja
Nakon što se baterija potpuno napuni, sljedeći korak je mjerenje količine napunjenosti koju baterija može isporučiti tokom pražnjenja. Proces je sličan mjerenju ulaznog punjenja.
Tester ćelija ponovo meri struju pražnjenja koristeći iste tehnike detekcije struje kao u procesu punjenja. Takođe vodi evidenciju o vremenu pražnjenja. Množenjem struje pražnjenja i vremena pražnjenja, tester dobija količinu punjenja koja je izbačena iz baterije.
Na primjer, ako se baterija prazni konstantnom strujom od 1 ampera 3600 sekundi (1 sat), količina pražnjenja je Q = 1 A×3600 s = 3600 C.
3. Izračunavanje punjenja - efikasnosti pražnjenja
Nakon što tester ćelija izmjeri ulaz punjenja tokom punjenja (Q_in) i izlaz punjenja tokom pražnjenja (Q_out), može izračunati efikasnost punjenja i pražnjenja (η) koristeći sljedeću formulu:
η = (Q_out/Q_in)×100%
Recimo da tester ćelija mjeri da je u bateriju tokom punjenja stavljeno 5000 kulona, a pri pražnjenju 4500 kulona. Efikasnost punjenja i pražnjenja bi bila:
n = (4500/5000)×100% = 90%
To znači da je baterija 90% efikasna u pretvaranju električne energije u hemijsku energiju tokom punjenja, a zatim nazad u električnu energiju tokom pražnjenja.
Faktori koji utječu na mjerenje
Sada je važno napomenuti da nekoliko faktora može uticati na tačnost mjerenja efikasnosti punjenja i pražnjenja.
Temperatura je jedan od najvažnijih faktora. Baterije rade različito na različitim temperaturama. Na niskim temperaturama usporavaju se hemijske reakcije unutar baterije, što može smanjiti efikasnost punjenja - pražnjenja. S druge strane, visoke temperature mogu uzrokovati nuspojave i degradaciju materijala baterije, što također utiče na efikasnost.
Brzine punjenja i pražnjenja također igraju važnu ulogu. Ako se baterija puni ili prazni prebrzo, možda neće moći u potpunosti iskoristiti svoj kapacitet, što rezultira nižim mjerenjem efikasnosti. Tester ćelija treba da uzme u obzir ove faktore i da u skladu sa tim prilagodi uslove merenja.
Naši testeri ćelija - rješenje

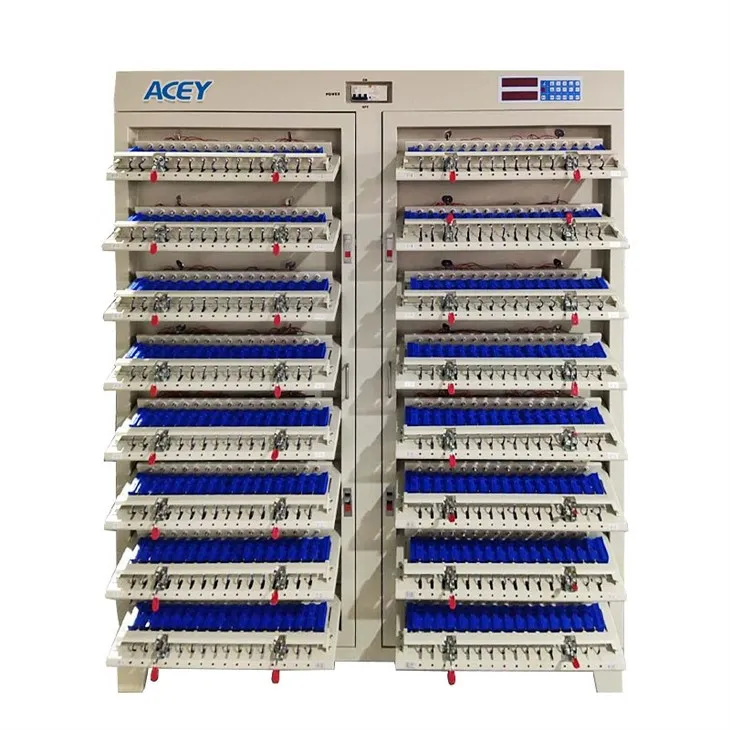

Kao dobavljač testera ćelija, nudimo niz visokokvalitetnih testera koji mogu precizno izmjeriti efikasnost punjenja i pražnjenja različitih tipova baterija. NašMašina za testiranje litijumskih ćelijaje posebno dizajniran za testiranje litijum-jonskih baterija, koje se široko koriste u modernoj elektronici i električnim vozilima. Može da izmeri parametre punjenja i pražnjenja sa velikom preciznošću i pruži tačne proračune efikasnosti.
NašMašina za punjenje i pražnjenje baterijeje svestran uređaj koji može podnijeti različite kemije i veličine baterija. Omogućava korisnicima postavljanje različitih profila punjenja i pražnjenja, što ga čini pogodnim za različite zahtjeve testiranja.
I našeTester ciklusa Li - Ion baterijaidealan je za dugotrajno testiranje ciklusa baterije. Može da izvrši više ciklusa punjenja - pražnjenja i da prati promene efikasnosti tokom vremena, pomažući korisnicima da procene izdržljivost i performanse baterije.
Ako se bavite proizvodnjom baterija, istraživanjem ili kontrolom kvaliteta, precizno mjerenje napunjenosti – efikasnost pražnjenja je od suštinskog značaja. Naši testeri ćelija mogu vam pružiti pouzdane podatke koji su vam potrebni za donošenje informiranih odluka. Bilo da želite da poboljšate dizajn baterije, osigurate kvalitet proizvoda ili uskladite sa industrijskim standardima, imamo pravi tester za vas.
Ako ste zainteresirani za naše proizvode ili imate bilo kakva pitanja o testiranju ćelija, slobodno nam se obratite. Rado ćemo razgovarati o vašim specifičnim potrebama i pomoći vam da pronađete savršeno rješenje za vašu bateriju - zahtjeve testiranja.
Reference
- Pawlikowski, K. (Ed.). "Litijum-jonske baterije: nauka i tehnologije". Springer.
- Linden, D., & Reddy, TB (urednici). "Priručnik o baterijama". McGraw - Hill.
